PCB上常见元器件标识符号的含义：这张表总结全了！

A

可分离组件或子组件（如印刷电路组件）

AT

衰减器或隔离器

BR

桥式整流器

BT

电池

C

电容器

CN

电容网络

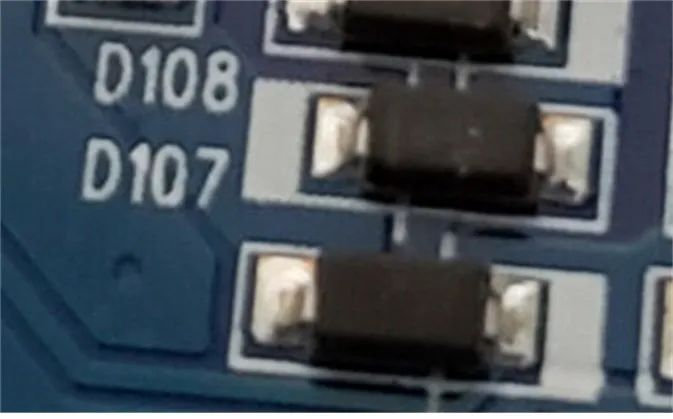

D,  CR

二极管（所有类型，包括LED）、晶闸管

DL

延迟线

DS

显示器、通用光源、灯、信号灯

F

熔丝

FB

铁素体磁珠

FD

基准

FL

过滤器

G

发生器或振荡器

GN

广义网络

H

硬件，如螺钉、螺母、垫圈

HY

循环器或定向耦合器

IR

红外二极管

J

插孔（连接器对中最小的可移动连接器）、插孔连接器（连接器可能具有公引脚触点和/或母插座触点）

JP

跳线（链路）

K

继电器或接触器

L

电感器或线圈或铁氧体磁珠

LS

扬声器或蜂鸣器

M

电机

MK

麦克风

MP

中压机械部件（包括螺钉和紧固件）

OP

光隔离器

P

插头（连接器对中最可移动的连接器）、插头连接器（连接器可能具有公引脚触点和/或母插座触点）

PS

电源

Q

晶体管（所有类型）

R

电阻

RN

电阻网络

RT

热敏电阻

RV

变阻器，可变电阻器

S

开关（所有类型，包括按钮）

T

变压器

TC

热电偶

TP

测试点

TUN

调谐器

U

集成电路（IC）

V

真空管

VR

电压调节器（参考电压）、可变电阻器（电位计或变阻器）

X

另一个项目的插座连接器，不是P或J，与该项目的字母符号配对（XV表示真空管插座，XF表示保险丝座，XA表示印刷电路组件连接器，XU表示集成电路连接器，XDS表示灯座等）

XTAL

晶体

Y

晶体或振荡器
